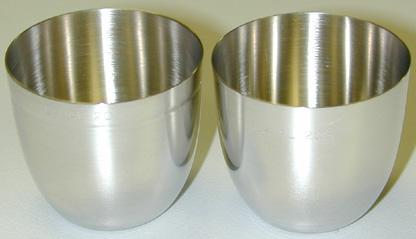

在XRF領域中使用較廣泛的是Pt95％+ Au5％的鉑黃色合金坩堝。   （1）選擇鉑金黃色坩堝

在底部選擇較厚的坩堝可以提高坩堝的強度，可以使用 在短期內承受較大的溫度變化。 坩堝底部和坩堝主體之間的傾斜角度越大，則越容易剝離所得的熔體。 另外，坩堝的底部和坩堝的主體必須具有一定的弧度。 傾斜角度較大的情況下，以2.5?3mm的弧度為佳。

（2）鉑黃色坩堝的使用

鉑黃色坩堝的使用注意事項：

使用后??，可以將鉑坩堝煮沸并浸入HCl（1 + 1）溶液中幾分鐘。 也可以將其與Na2CO3，K2S2O7或Na2B4O7熔融； 清洗后晾干。

脫模后，通常將底面用作分析面。 如果坩堝底部出現變形，晶粒，粗糙甚至黑斑，將影響分析質量或引起熔化。 碎片破裂或難以釋放。 此時，必須對坩堝進行拋光。

使用鉑金坩堝的注意事項：

 a）所有鉑金坩堝均應在電爐或煤氣燈中加熱或燃燒。 氧化火焰不得與帶有煙氣的火焰以及火焰中的錐部接觸，以免形成脆性的碳化鉑。

 b）請勿加熱或熔化鉑坩堝中的堿金屬和氧化鋇，氫氧化物，硫氰化物，氰化物，硝酸鹽，亞硝酸鹽，Na2CO3。與S，Na2S2O3和元素硅的混合物； 當Na2O2和NaOH的混合物在鉑黃色坩堝中分解樣品時，溫度不得超過510°C，以免嚴重腐蝕坩堝。

 c）無法處理鹵素和可在鉑坩堝中沉淀出鹵素的物質，例如王水，溴水和HCl和氧化劑（KClO3，KNO3，MnO2，KMnO4  ，NaNO2，K2Cr2O7等）的混合物；  FeCl溶液對鉑具有明顯的腐蝕作用。

 d）不能在含有大量金屬（例如Pb，Zn，Bi，Sn，Sb，As，Ag，Hg，Cu等）樣品和化合物。 這些元素很容易還原為金屬，并與鉑形成合金，從而損壞了坩堝。

 e）當存在還原性物質（如濾紙，有機物等）時，請勿加熱或燃燒鉑坩堝中含有大量磷和硫的物質，使之燃燒。 避免形成脆性的磷（或硫）鉑。

 f）含有大量鐵的樣品無法在鉑坩堝中直接熔化。 大部分鐵必須用HCl溶解，將沉淀物濾出，然后在鉑金黃色坩堝中熔化。 更多金屬樣品應先用HCl-HNO3處理，然后將殘留物在瓷制坩堝中灰化，然后轉移至鉑黃色坩堝中進行熔化。

 g）大多數金屬在高溫下會與鉑形成合金，因此不應將金屬樣品在鉑黃坩堝中燃燒或熔化。

 h）從鉑坩堝中取出冷凝的玻璃料，不要用力扭曲，也不要用玻璃棒或金屬棒刮擦，以免變形或損壞 坩堝。

 i）鉑坩堝在加熱時不得與任何其他金屬接觸。 較好在下面使用石棉板或耐火磚移動帶有覆有鉑金的坩堝鉗的坩堝。

 j）未知成分的樣品不得在鉑坩堝中加熱或熔化。
